Если вы живете в загородном доме, то для вас не секрет, что в этом случае получить горячую воду можно далеко не всегда. Дело в том, что в большинстве поселков и деревень общего обеспечения горячей водой нет, поэтому совсем недавно, люди могли помыться только подогрев воду на плите или доведя ее до нужной температуры кипятильником. Однако современные технологии позволяют в независимости от наличия централизованного водопровода, получать горячую воду в любое время. Самым экономичным и современным водонагревателем на данный момент является бойлер. Об его обвязке мы сегодня и поговорим.

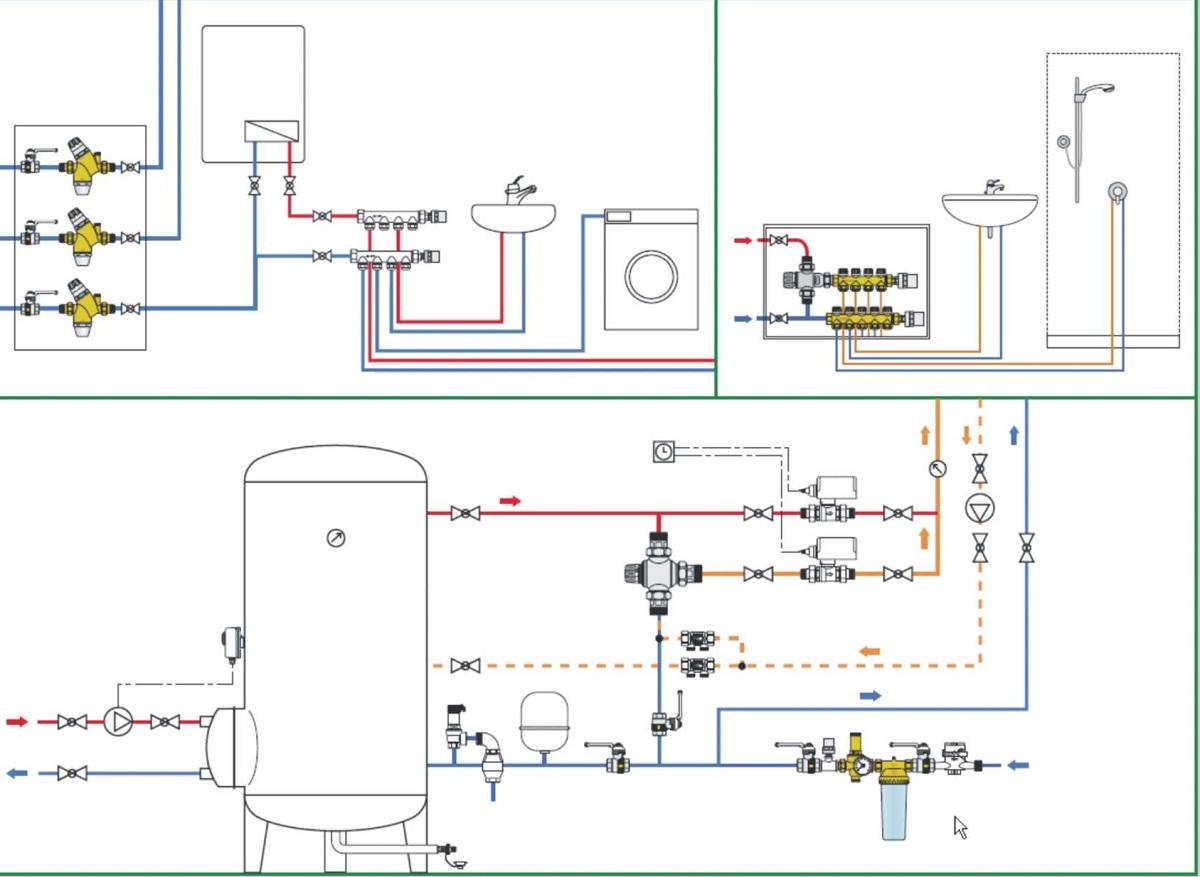

Рециркуляция горячей воды

Рециркуляция горячей воды позволит вам быстро получить достаточное количество горячей воды. Если вы устанавливаете в своем доме водонагревательный котел, то обязательно сделайте его обвязку.

Благодаря рециркуляции создается магистраль, по которой постоянно течет вода и при этом постоянно нагревается, не успевая остыть. Из-за такой системы вы сможете получить воду сразу, как только откроете кран.

Подобная система нагрева воды может распределить теплоноситель по нескольким теплоприемникам. Например, в кран, в батарее и в полотенцесушитель.

Чтобы сделать такую систему, нужно установить рециркуляционный насос. При этом поток горячей воду нужно направить таким образом, чтобы он постоянно проходил через конструкции, нуждающиеся в тепле. Выполнив это условие, вы получите максимальный КПД котла.

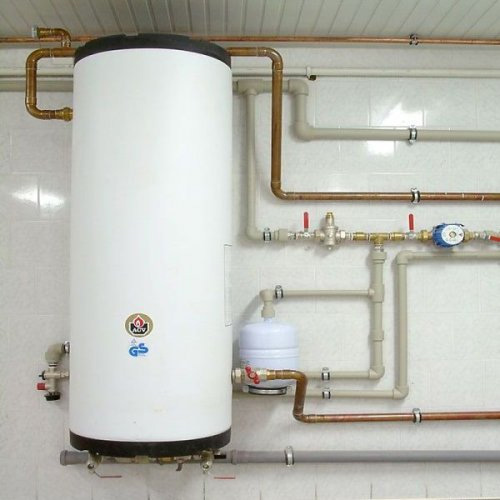

Виды и схема обвязки бойлера косвенного нагрева

Обвязка бойлера косвенного нагрева ведет за собой соединение труб бойлера с водопроводом. Этот этап считается наиболее значимым, но в то же время тяжелым. Именно от качества обвязки зависит дальнейшая работа бойлера.

Есть несколько способов обвязки. Какой из них лучше подойдет для вас, нужно смотреть на месте.

Виды схем обвязки бойлера:

1. Обвязка с использованием трехходового распределительного клапана и сервопривода. Такую обвязку сделать проще всего. Ее используют, когда предполагается большой расход горячей воды. В этом случае котел подключают к основному и дополнительному контуру. Первый обеспечивает обогрев воды в водонагревательных трубах, а второй делает теплой воду в бойлере. Чтобы легче было делать обвязку, используют трехходовой распределительный клапан. Сервопривод нужен для перенаправления горячей воды в отопление и обратно. Терморегулятор отслеживает температуру воды, когда она достигает необходимой отметки, вода передается сервоприводу, который перенаправляет ее в отопление, после того, как вода остывает, она забирается обратно в котел.
2. Обвязка с использование двух насосов происходит следующим образом: один насос устанавливается на контур отопления, а второй на контуры водоснабжения горячей водой. Насосами управляет терморегулятор, который переключает режимы работы.
3. Обвязка с применением гидравлической стрелки применяется, когда помимо подачи горячей воды и общей системы отопления, котел связан с системой теплый пол. Гидравлический распределитель позволяет предотвратить трудности с системой с системой, в которой каждый из контуров имеет свой насос с рециркуляцией.

У каждого типа обвязки своя схема. Какую из них выбрать нужно решать в зависимости от ваших потребностей. Для частного дома с собственной котельной подойдут все три варианта. Если вы хотите установить в своем доме систему теплый пол, то используйте для обвязки бойлера гидравлическую стрелку.

Основные принципы установки бойлера косвенного нагрева

Установка бойлера косвенного нагрева – это далеко не самая простая задача. Она требует опыта в подобных работах и повышенной внимательности. Если вы не уверенны в своих силах, то лучше не экспериментировать, пытаясь установить прибор самостоятельно, а обратиться к опытному мастеру.

Монтаж котла включает в себя несколько основных рекомендаций. Придерживаясь их, вы сможете правильно его подключить к системе отопления.

Советы того, как установить котел:

1. Правила подключения водонагревателя гласят о том, что поступать в устройство холодная вода должна снизу, а выходить сверху, уже подогретой. Поэтому вам стоит уделить особое внимание расположению шлангов газового и электрического бойлеров.
2. Бойлерная установка предполагает, что вода или антифриз будет набираться в бак сверху вниз. Таким образом, жидкость поступает в верхний патрубок бака, а возвращается из нижнего.
3. Рециркуляция должна находиться в центре бойлера.

Рециркуляция воды существенно экономит ваше время. Ведь без такой функции, вам бы пришлось ждать, пока вода в кране нагреется и станет теплой. При данном способе нагрева жидкость постоянно циркулирует по водонагревательным трубам, благодаря чему, она постоянно теплая.

Соединительная схема частного дома с бойлером

Чтобы бойлер отлично взаимодействовал с газовым котлом, в его устройство входит датчик температуры. Он отвечает за поток между двумя контурами: главным и ГВС.

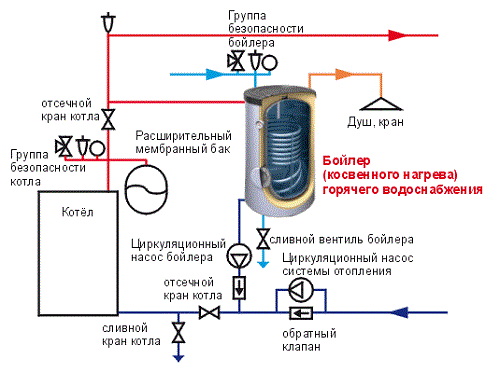

Схема подключения твердотопливного или газового котла к бойлеру:

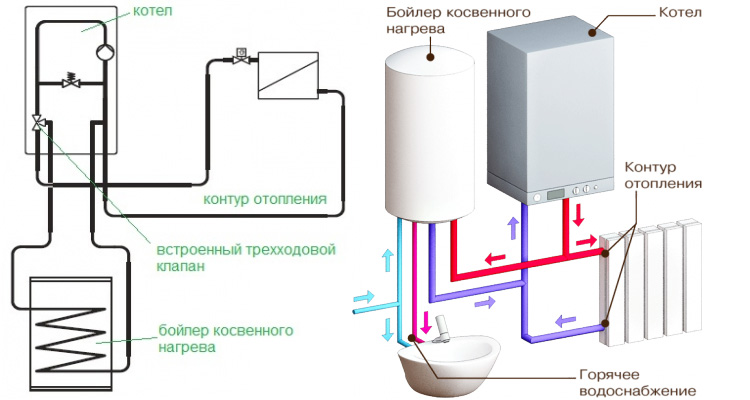

1. Для соединения одноконтурного газового котла и емкостного бойлера, вам подойдет способ обвязки двумя насосами. При такой установке складывается картинка синхронности обоих контуров. Чтобы устройство работало правильно, нужно разделить потоки воды. Как было сказано выше, один насос устанавливается на отопительный контур, а другой на контур водоснабжения. Такой способ обвязки существенно повышает качество топление. Однако очень важное значение в этом варианте монтаж клапанов на выходе из насосов. В противном случае отопительные и водные потоки жидкости могут перемешаться внутри прибора.
2. Если вы хотите соединить двухконтурный насос с бойлером, используйте два магнитных клапана. Здесь принцип следующий: котел используется в качестве накопительного прибора. Вода поступает в устройство из водопровода. Клапан для входа ГВС перекрывается. В бойлере копится горячая вода.

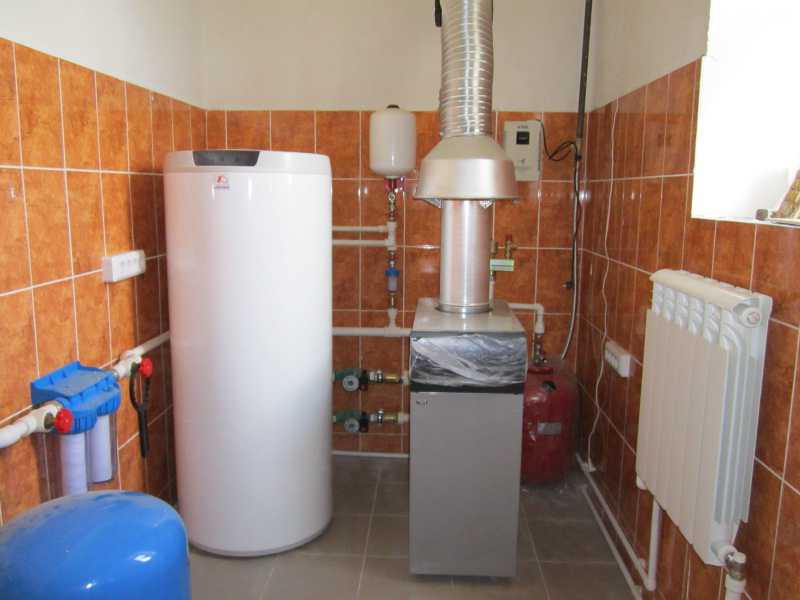

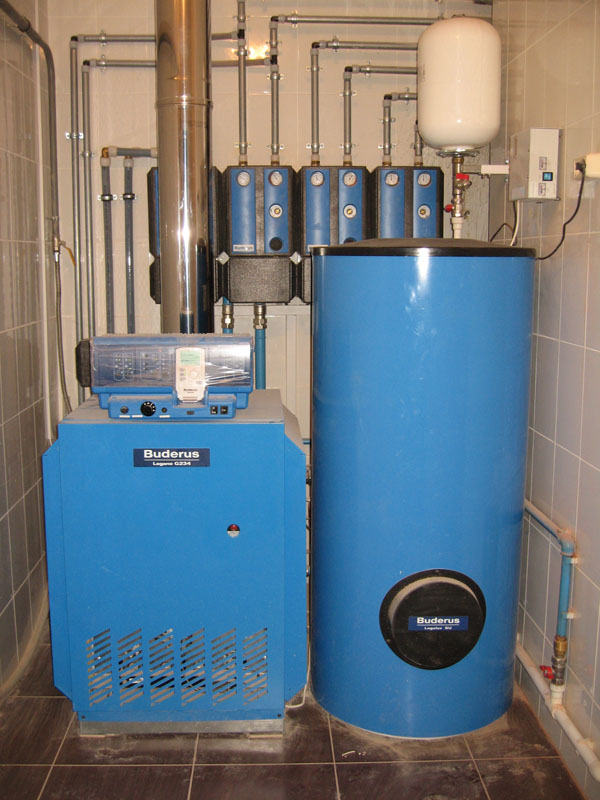

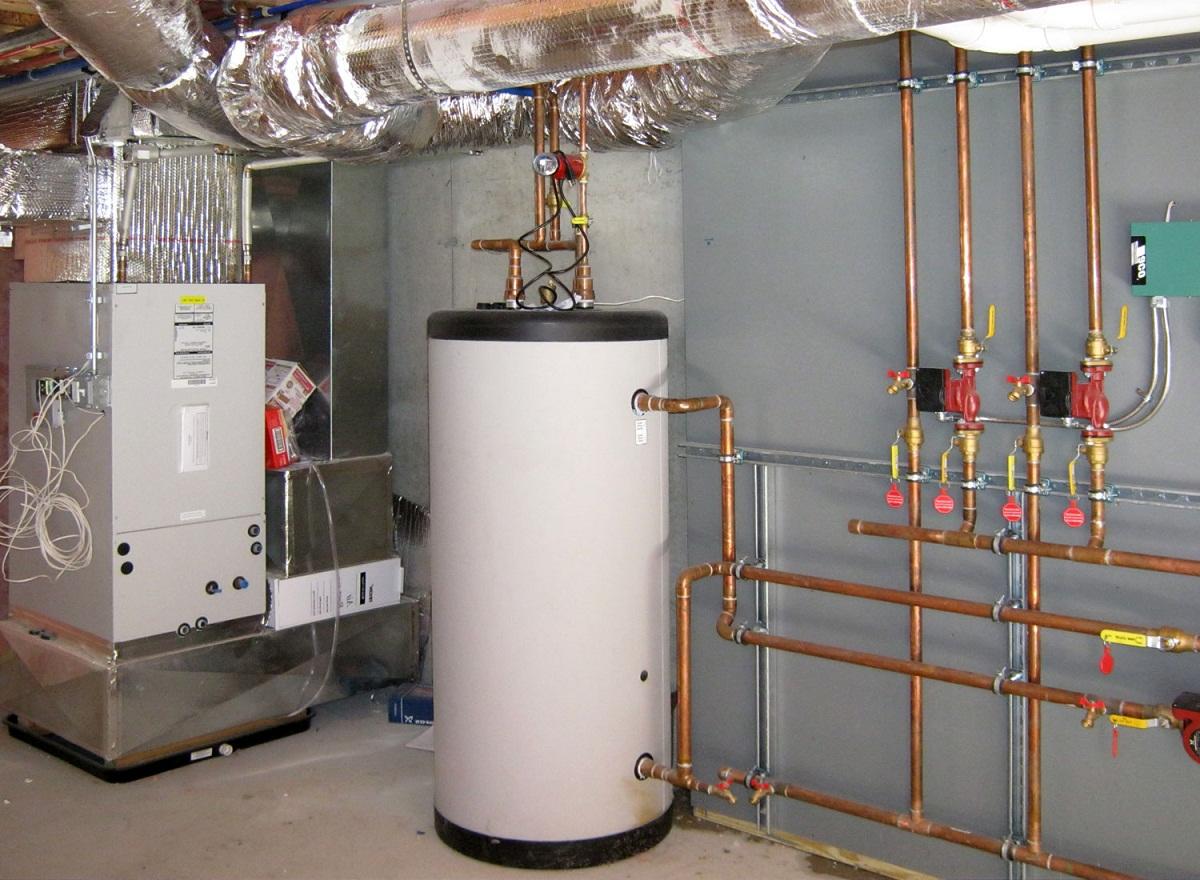

Очень важно знать, как лучше установить бойлер в котельной. Всего есть 4 способа такой установки: горизонтальный и вертикальный настенный, а также горизонтальный и вертикальный напольный.

Напольные бойлеры обычно имеют во много раз больший объем, чем настенные. Поэтому устанавливать бойлер не ВТО место, какое ему отвел производитель категорически запрещено.

Установка подобного бойлера на стену происходит по тому же принципу, что и крепление электрического водонагревателя или колонки. Единственное отличие – это то, что трубки, по которым будет протекать вода, должны смотреть в сторону котла. Если этого не сделать, то вы не сможете установить достаточно качественно обвязку котла, и при этом потратите много денег.

Бойлер косвенного нагрева (видео)

Обвязка котла – это ответственная и сложная работа. Если вы не уверенны в своих силах, то лучше обратиться к мастеру. Однако внимательно изучив схемы, вы сможете проделать такие работы самостоятельно.

Внимание, только СЕГОДНЯ!

Если вы заботитесь об экономичной и эффективной и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

• Установить двухконтурный котёл.
• Одноконтурный котёл и бойлер косвенного нагрева (БКН).
• Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

• Большой размер, который требует отдельного помещения.
• Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

• Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
• Давление в самой системе не должно превышать параметры водонагревателя.
• При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
• Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону .
• Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

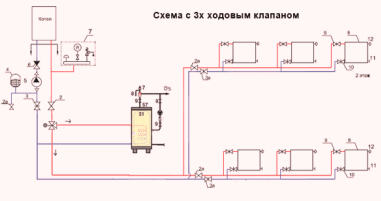

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование с , он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

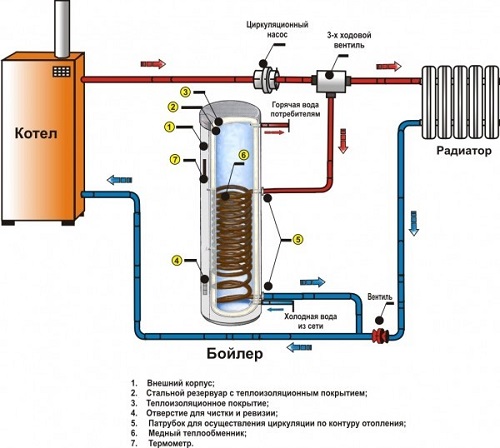

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

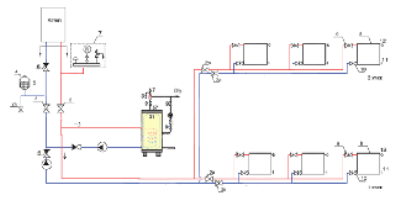

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

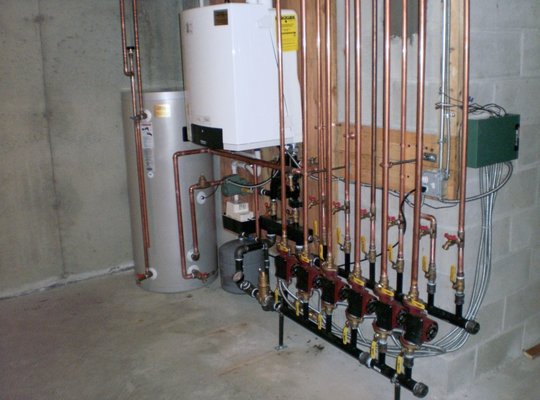

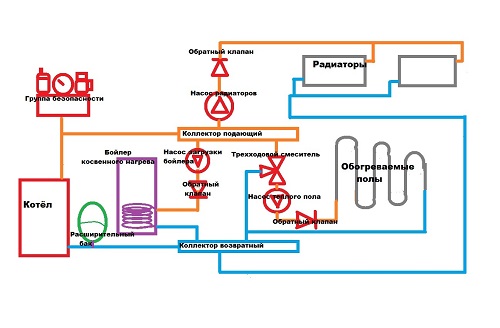

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

При проживании в частном доме, не подключенном к системе горячего водоснабжения, крайне актуальна проблема обеспечение всех жильцов горячей водой при минимальных затратах. Оптимальным решением станет применение бойлера косвенного нагрева. Об устройстве и способах подключения поговорим в этой статье.

Бойлер косвенного нагрева представляет собой цилиндрическую емкость, предназначенную для накопления нагреваемой воды. Объем устройства может составлять от десятков до сотен литров и зависит от его модели и количества точек потребления горячей воды.

Принцип работы агрегата основан на нагревании воды, за счет энергии, отдаваемой отопительной системой. Проще говоря, внутри бака бойлера проходит труба, включенная в систему отопления дома, а для возможности использования горячей воды в летний сезон, когда отопление отключено, предусмотрен электрический нагревательный элемент (ТЭН).

Материалы, используемые при производстве бака бойлера:

• Эмалированная сталь.
• Нержавеющая сталь.
• Пластик.

Емкости из пластика и нержавейки, наиболее устойчивы к коррозии и долговечны. Однако пластик менее устойчив к механическим повреждениям.

По типу размещения емкости, устройства разделяют на:

• Напольного исполнения. Не требуют дополнительных крепежных работ, но при этом занимаю много места.
• Настенные. Как правило, применяются в помещениях с ограниченным пространством. Бак крепиться к стене при помощи специальных штырей или крепления.

Способы нагревания воды в косвенном бойлере:

• При помощи теплообменника.
• Внутренней емкостью. В данном исполнении, бойлер состоит из двух баков, установленных один в другой. Во внутреннем баке находится вода, предназначенная для подачи к точкам потребления, а в промежутке, между стенками внешней и внутренней емкостей, циркулирует горячая вода из системы отопления дома.
• Электрическим нагревателем. В бак устройства устанавливается электрический нагревательный элемент. Такой режим работы бойлера используется в теплое время года, когда система отопления отключена и не способна согреть воду в его баке. Следует отметить, что работа агрегата от электрической сети, приводит к большому расходу электрической энергии, так как при снижении температуры воды в баке, включение нагревателя происходит автоматически.

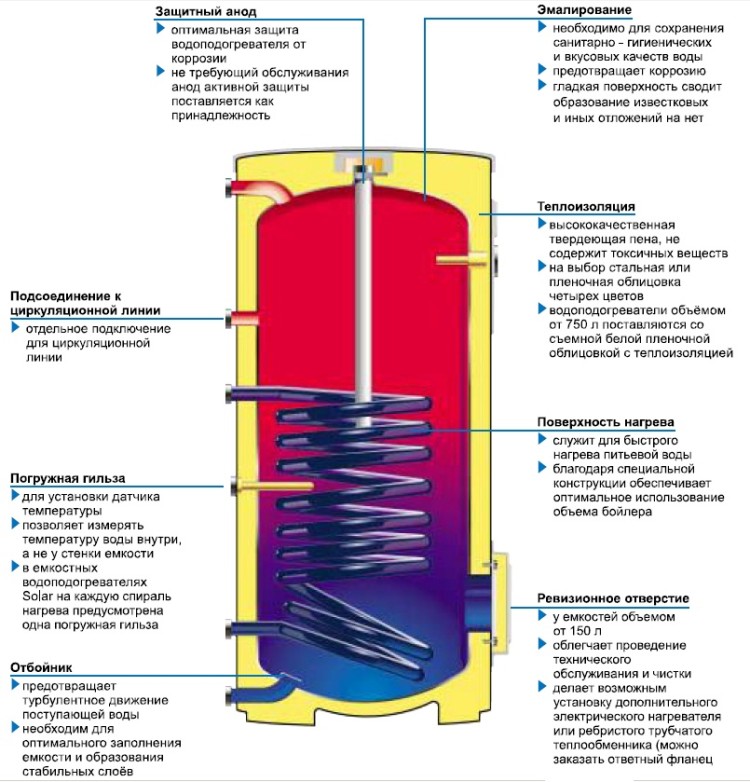

Конструкция теплообменника

Передача тепла от основного теплоносителя (воды в отопительной системе) происходит при помощи змеевидной трубки из латуни или стали (теплообменника).

Теплообменник может располагаться как внизу емкости, так и по всей ее высоте (такое техническое решение обеспечивает более равномерный нагрев воды в бойлере).

Некоторые модели агрегатов для нагрева воды, могут оснащаться двумя теплообменниками, к одному подключается одноконтурный отопительный котел, а к другому – нагреватели на основе альтернативной энергии (солнечной, ветряной и т.п.), применяемые в периоды отключения отопительной системы.

Защита от коррозии

Косвенный бойлер, в процессе эксплуатации, постоянно подвергается, губительному для его составных элементов, коррозионному воздействию. Для увеличения ресурса агрегата и его безаварийной работы, применяется электрохимическая защита (ЭХЗ), представляющая собой положительный электрод, изготовленный из анода магния и помещенный в емкость бойлера. Обладая более низким электрическим потенциалом, чем элементы конструкции емкости, он заставляет коррозию воздействовать именно на него, защищая металлические элементы устройства. Магниевый анод требует периодической замены, так как со временем эксплуатации он разрушается и перестает обеспечивать должную защиту.

В некоторых моделях используется не анод, а катод, что не влияет на эффективность работы защиты.

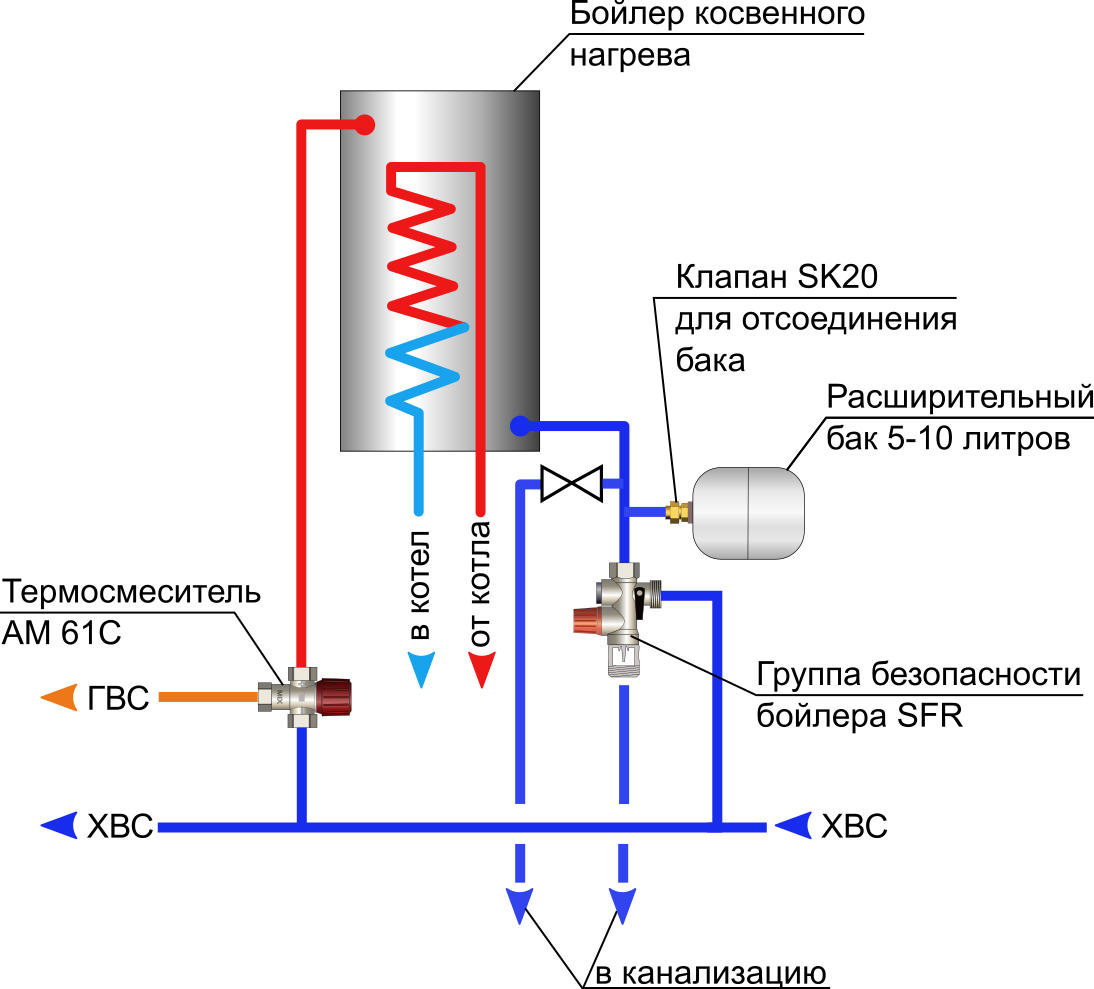

Схема подключения

Для правильного подключения нагревательного агрегата своими руками, необходимо знать основные схемы разводки бойлеров.

Подключение заключается в подведении к бойлеру теплоносителя (он должен входить в теплообменник через верхний патрубок) и его вывода, а также, врезки устройства в систему водоснабжения. Поступление холодной воды должно осуществляться через патрубок, установленный на нижней части емкости, а вывод горячей – через верхний.

Такая схема подключения позволяет получить наибольший коэффициент полезного действия для конкретной модели устройства.

Типовые схемы для подключения:

• С использованием трехходового канала. Принцип работы такой системы состоит в том, что теплоноситель системы обогрева дома, может проходить по двум магистралям (основной, проходящей от котла к радиаторам и дополнительной – через косвенный бойлер). Управление потоками осуществляется при помощи трехходового клапана, управляемого термостатом. Изначально, при заполнении емкости холодной водой, клапан направляет поток теплоносителя через теплообменник бойлера, при достижении температуры в баке заданной, термостат переключает клапан и отопительная система работает напрямую, на радиаторы. Процесс переключения циклически повторяется при снижении температуры воды. Данная схема обеспечивает экономный режим отбора тепла от теплоносителя и позволяет сохранять температуры воды в бойлере на заданном уровне.
• С двумя насосами.

От емкости отходят несколько магистральных линий, оснащенных каждая своим насосом, что позволяет поддерживать требуемое давление для каждой магистрали (для теплого пола – высокое, а для точек подачи горячей воды – низкое).

• С гидравлической стрелкой. При подключении устройства к сложным магистралям (много контуров с различным давлением, бытовые точки, теплый пол и т.п.). Специальные балансировочные вентили позволяют избежать перепадов давления в системе, поддерживая его неизменным на всех участках магистрали. Смонтировать и настроить такую систему не под силу домашнему мастеру, так как для проведения работ потребуется специальный инструмент и специфические навыки, поэтому при реализации такой схемы, рекомендуется обратиться к специалистам.
• С рециркуляцией. В некоторых моделях нагревательных агрегатов, допускается введение рециркуляционной магистрали. Постоянно текущая горячая вода прокачивается через емкость бойлера. Подобная система хоть и требует затрат на работу рециркуляционного насоса, но при этом позволяет пользоваться горячей водой сразу после открытия крана, без слива холодной.

Стоимость бойлера косвенного нагрева

На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.

Критерии, влияющие на стоимость теплового агрегата:

1. Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
2. Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
3. Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
4. Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
5. Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).

В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.

Преимущества

Бойлер косвенного нагрева, обладает существенными преимуществами по сравнению с устройствами проточного нагрева воды или баковыми подогревателями.

• Возможность использования альтернативных источников нагрева, при отсутствии основного теплоносителя (завершение отопительного сезона).
• Высокий коэффициент полезного действия оборудования.
• Минимальный расход электрической энергии.
• Отсутствие прямого контакта горячей воды и теплоносителя, что позволяет использовать присадки в отопительной системе.
• Бесперебойная подача горячей воды в любое время года и на большое количество точек.
• Стабильное давление в системе, при нескольких потребителях.

Недостатки

Как и любое другое оборудование, агрегаты для косвенного нагрева воды не лишены своих недостатков.

• Высокая стоимость изделия.
• Значительное время, необходимое на нагрев большого количества воды.
• Большие размеры устройства.

Как правильно выбрать бойлер

Залогом оптимальной работы теплового агрегата является его правильный выбор. Для того, чтобы не растеряться при виде многообразия представленных в магазине моделей, необходимо руководствоваться несколькими критериями.

• Объем бака. В зависимости от количества и типа точек потребления горячей воды, определяется объем бойлера.

Нормы потребления горячей воды:

• Для умывания – 6 – 17 литров.
• При мойке посуды – 20 – 25 литров.
• Душ – 60 – 90 литров.
• Ванная – 160 – 200 литров.
• Мощность котла. Очень важный параметр, он характеризует способность отопительного котла обеспечить обогрев дома и нагрев воды в бойлере.
• Расход теплоносителя. Характеризует, какое количество теплоты должен отдать теплоноситель для нагрева бака бойлера.
• Материал изготовления бака. Показывает, насколько долговечным будет тепловой агрегат.
• Время нагрева. Время нагрева воды в емкости до требуемой температуры.
• Тип теплоизоляции бака. Чем качественнее теплоизоляционный материал, тем дольше будет сохранять тепло. Лучшими показателями теплоизоляции обладает минеральная вата или пенополиуретан, а худшими – поролон.
• Габаритные размеры. При выборе бойлера, следует учитывать размеры помещения, в котором предполагается его установка.
• Наличие противоаварийной автоматики. Для предотвращения аварийных ситуаций, в результате которых устройство может выйти из строя, оно должно быть оснащено предохранительными клапанами, термостатами и т.п.
• Доступность сервисного обслуживания данной модели. При выборе модели, следует обратить внимание на доступность сервисного обслуживания и наличие представителя производителя в данном регионе (городе).

Применение правильно подобранного и смонтированного бойлера косвенного нагрева обеспечит бесперебойную подачу горячей воды ко всем точкам ее потребления в доме и позволит сэкономить домашний бюджет.

Рассчитайте цену вашего ремонта! Бесплатно!

Заполнив форму, и нажав кнопку "Продолжить", наши специалисты подсчитают примерную стоимость работ и если Вам это нужно подскажут хороших специалистов.

На данный момент расчет производится только для жителей Москвы, Московской области, Санкт-Петербурга и Ленинградской области:



Есть отопительный котел, но нет горячей воды? Никаких сомнений вас терзать не должно. Бойлер косвенного нагрева идеально «дополнит» уже имеющийся котел и обеспечит вашу семью горячей водой для всех бытовых и хозяйственных нужд. То есть 50% проблемы с ГВС уже решены. Остались еще 50%, а именно – подключение. И тут как раз-таки наша статья поможет вам. Мы рассмотрим не только плюсы и минусы бойлера косвенного нагрева (БКН), но и несколько вариантов его установки.

Как устроен бойлер косвенного нагрева

Принцип работы такого бойлера весьма прост. Водонагреватель подключается к котлу (предварительно вы должны рассчитать объем бойлера в соответствие в с мощностью котла), и вода в бойлере нагревается за счет того, что энергия теплоносителя от греющего контура котла передается в контур ГВС и нагревает воду.

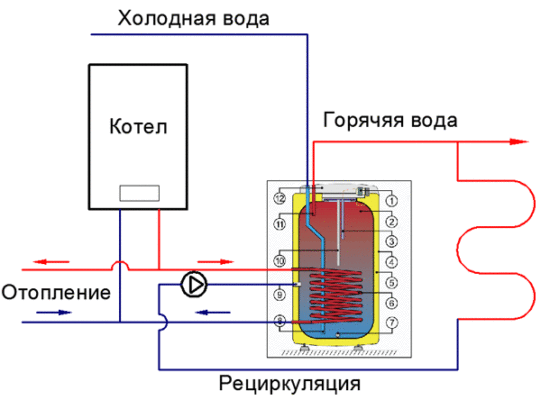

Бойлер косвенного нагрева

1 – термостат с системой управления и датчик температуры.

2 – емкость, чаще всего изготавливается из нержавеющей стали.

3 – оболочка термостата.

4 – кожух бойлера.

5 – теплоизоляция (в среднем ее толщина составляет 42мм).

6 – трубчатый теплообменник.

7 – отверстие для слива.

8 – подача холодной воды.

9 – циркуляция теплоносителя.

10 – магниевый анод.

11 – отверстие для выхода нагревшейся воды.

12 – панель для подключения к энергосистеме.

Внутри емкости, как вы видите, расположен теплообменник (змеевик). Внутри этого змеевика циркулирует горячая вода, которая подается в бойлер из отопительного контура. Она так нагревает жидкость в баке устройства, чтобы потом она поступила в систему ГВС. Как и в любом накопительном бойлере анод предназначен для предотвращения появления коррозии.

Прежде чем приступать к монтажу, четко уясните следующие правила. Поверьте, они действительно помогут вам не только продлить срок службы оборудования (за счет правильного монтажа), но и повысят КПД работы бойлера.

• Будет лучше, если холодная жидкость будет попадать в нижнюю половину водонагревателя, а горячая – в линию ГВС из верхней части.
• Направление циркуляции теплоносителя (воды или антифриза) – сверху вниз. То есть жидкость подается внутрь через верхний патрубок, а обратно в систему поступает из нижнего.
• Место рециркуляции будет находиться в середине емкости водонагревателя.

Чем эффективна такая система? Да весьма просто: горячая вода в верхней половине емкости будет сохранять свою температуру довольно долго (за счет теплоизоляции). Кроме того она будет постепенно греть новую порцию холодной воды, поступающей в бак.

Как выбрать бойлер косвенного нагрева

В принципе выбор БКН очень схож с , но вкратце повторим основные моменты.

Объем – это самое первое, что выбирают. Упростим вам задачу: на 1 члена семьи в среднем должно приходиться 40-80 литров воды . С подбором модели подходящей емкости проблем не возникнет. На сегодняшней день на рынке бойлеров косвенного нагрева представлены модели объемом от 200л до 1500л.

Расход воды через отопительный контур – обязательно посмотрите эту характеристику с техпаспорте модели.

Значение этой характеристики должно быть не более 40% от всего объема воды, который проходит через котел отопления.

Материал бака и теплоизоляции – сами понимаете, лучший выбор для емкости – это нержавеющая сталь. В качестве утеплителя лучше выбирайте пенополиуретан или минеральную вату – они обладают наилучшими теплоизолирующими свойствами.

Преимущества и недостатки водонагревателя

Сперва начнем с хороших моментов, которые точно порадуют вас и добавят уверенности в собственном выборе.

Плюсы :

• Отсутствует дополнительная нагрузка на проводку в доме, так как работа БКН полностью зависит от центрального отопления.
• Экономия электроэнергии ! Это, пожалуй, один из самых важных пунктов, так как все мы знаем как порой накладно использование электрических водонагревателей.
• КПД работы достаточно высок и составляет 90% ! Получается, что потери при нагреве минимальны, а все затраты приносят свои плоды.
• Долгий срок службы бойлера ! Вы смело можете рассчитывать на 10-15, а то и более лет исправной работы. Такие показатели достигаются как раз благодаря конструкции оборудования. Большую роль играет то, что нет контакта внутренней поверхности нагревателя и теплоносителя с проточной водой.
• Моментальная подача горячей воды ! Стоит только повернуть вентиль крана в любой точке водозабора, как сразу польется горячая вода. Это возможно за счет рециркуляции жидкости, предусмотренной в устройстве.
• Универсальное использование ! БКН можно использовать не только с котлом, но и с другим источником тепла.

Конечно, существуют и недостатки при использовании способа косвенного нагрева.

• Денежные затраты на перепроектирование системы. Это понадобится, если у вас изначально был задуман лишь один котел.
• Высокая стоимость самого бойлера косвенного нагрева. Она немного выше цены на обычные газовые и электроводонагреватели.
• Долгий первый «сеанс» нагрева воды. При первой попытке вы можете более часа ждать когда же вода подогреется до нужного состояния.
• Оборудование занимает довольно много места, поэтому вам придется выделить целую комнату для его монтажа.

4 схемы обвязки бойлера

Пока человечество придумало лишь 4 основных способа монтажа бойлера косвенного нагрева. Каждый из методов имеет свои особенности, а также рекомендации к применению. Рассмотрим же их подробнее.

Трехходовой клапан и сервопривод

Такой способ используется при обвязке одноконтурного котла и бойлера. Подходит как для настенной, так и для напольной техники.

Сервопривод в этой схеме служит как раз для контроля работы клапана. Происходит этот контроль с помощью термореле самого бойлера. Нужно сразу отметить, что для использования именно этой схемы обязательно нужны насос для циркуляции и расширительный бак . Насос служит для перемещения остывшей воды из линии ГВС в водонагреватель. Вот почему горячая вода потечет сразу, стоит повернуть вентиль крана.

Расширительный бак для водонагревателя нельзя использовать для отопительной системы. Все дело в разнице температур рабочей жидкости. Бачок может «выдерживать» только воду температурой до 70˚С, тогда как в системе отопления может использоваться техническая жидкость, чья температура может достигать 120˚С.

Суть метода : главенство в паре «котел — водонагреватель» однозначно принадлежит бойлеру. Итак, термостат контролирует клапан. Когда от термостата приходит сигнал, то трехходовой клапан перенаправляет потоки жидкости или в систему отопления или в ГВС.

К примеру, если жидкость в бойлере остыла, то клапан «посылает» жидкость в змеевик водонагревателя, чтобы нагреть ее. После выполнения этой задачи теплоноситель перенаправляется обратно в отопительную систему.

Если в вашей местности очень «жесткая» вода, то советуем использовать как раз схему одноконтурный котел + бойлер с клапаном, а не двухконтурный котел. Все внутренние узлы и детали последнего очень быстро ломаются при постоянном контакте с жесткой водой.

Помните о правильной настройке термостата! Если наибольшая температура воды в емкости водонагревателя будет превышать температуру воды в контуре отопления, то греться будет только вода в водонагревателе. До отопительной системы очередь не дойдет, так как максимальный уровень температуры воды в бойлере никогда не будет достигнут.

Схема бойлера косвенного нагрева с трехходовым клапаном

Система 2х циркуляционных насосов

Как вы наверное уже поняли из названия, за движение жидкости в каждом контуре отвечает свой насос. Кстати, насос для бойлера монтируется перед насосом для котла – благодаря этому не нужен трехходовой клапан.

Котел и водонагреватель монтируются по параллельной схеме, а их взаимодействие будет происходить за счет насоса. Кстати, последнее слово в паре «котел – водонагреватель» опять остается за контуром ГВС.

После каждого насоса обязателен обратный клапан. Это помогает избежать «контакта» между двумя потоками.

Суть метода : работать вместе оба контура не могут. Когда активизируется линия ГВС, то отключается отопительная система. Но это нестрашно: вода достигает нужной температуры очень быстро (20-40 мин.). За этот период времени температура батарей не упадет до критической отметки.

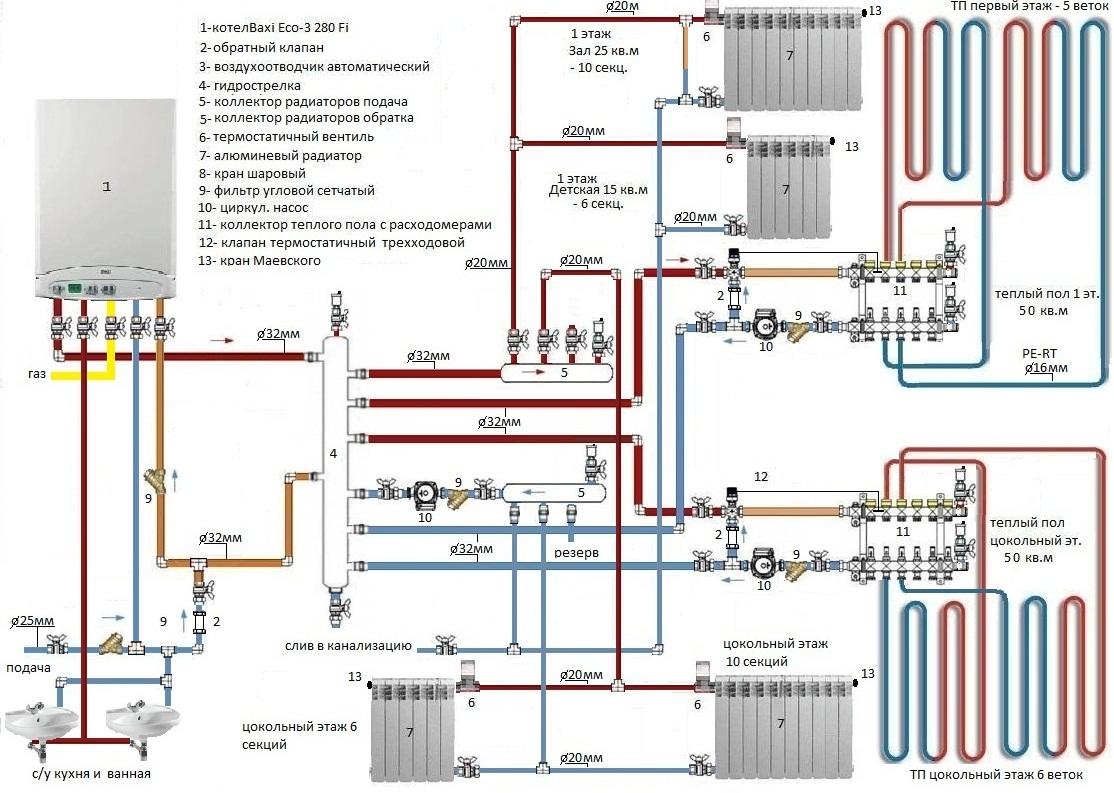

Способ гидравлической стрелки

Гидравлической стрелкой называют распределение потоков воды в отопительной системе.

Такой способ обвязки актуален, если обогревать предстоит большую площадь (от 80 кв.м.), когда система отопления сильно разветвлена, то есть состоит из нескольких «самостоятельных» контуров (ГВС, теплый пол, батареи и пр.). Стрелка позволяет выравнивать давление и скорость движения воды во всех контурах.

Метод рециркуляции в системе ГВС

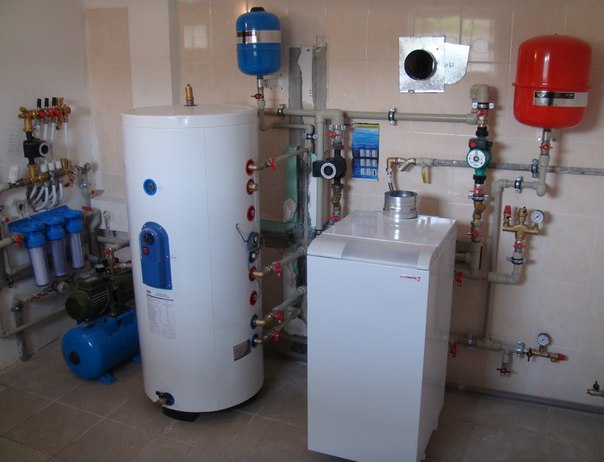

Подключение котлов отопления и бойлеров косвенного нагрева в доме

Этот способ реален, если в бойлере производитель предусмотрел 3й вход, через который и будет осуществляться рециркуляция воды. Необходимо это, чтобы увеличить скорость подачи горячей воды к точке водозабора. Грубо говоря: открыли кран и сразу потекла горячая вода, как мы и говорили раньше.

Плюс способа: высокая экономия воды, так как вам не нужно будет ждать пока сольется вся холодная вода из трубы, пока очередь дойдет до уже горячей.

Что понадобится для реализации это системы?

• Обратный клапан – благодаря ему горячая вода не попадет в систему с холодной водой, если давление в бойлере будет высоким.
• Предохранительный клапа н – защитит водонагреватель от поломки из-за скачков давления.
• Расширительный бак – стабилизирует давление в ГВС при закрытых клапанах.
• Автоматический воздухоотводчик – удаляет попавший в систему воздух.

Ошибки при монтаже бойлера косвенного нагрева

1. Неверно выбранное место для установки – водонагреватель следует располагать в наибольшей близости к котлу.
2. Неверное подсоединение насоса: ось двигателя следует располагать горизонтально (так подшипники будут меньше изнашиваться).
3. Следите за защитой насоса от попадания грязи и различного мусора. Регулярно проверяйте сетчатые фильтры.

Подробнее о общей схеме обвязки вы можете узнать из этого видео:

Помните! Правильно подключенный бойлер косвенного нагрева может нагреть воду до температуры 60˚С всего за 30 минут!

Бойлер косвенного нагрева помогает сэкономить на горячем водоснабжении. Ведь в данном случае ГВС работает от отопительного котла. Правда, с помощью косвенного нагрева удается реализовать лишь накопительную систему горячего водоснабжения. Причем эффективность такой системы определяет достаточно запутанная схема обвязки бойлера косвенного нагрева.

Поэтому в данной статье мы рассмотрим различные варианты обвязки и подключения бойлеров косвенного нагрева. Эта информация поможет вам выбрать оптимальный вариант подключения системы косвенного нагрева горячей воды.

Система кованого нагрева воды – это, по сути, второй контур системы отопления, нагревающий накопительную емкость – бойлер. Причем в сам бойлер закачивается обычная водопроводная вода, нагреваемая особым контуром (змеевиком), по которому циркулирует теплоноситель системы отопления. То есть, прямого контакта между расходуемой горячей водой и теплоносителем системы отопления нет, поэтому данный способ ГСВ и называется косвенным.

Причем сама суть процесса косвенного нагрева воды накладывает на схему подключения такого бойлера ряд ограничений, а именно:

• Нагреваемая (водопроводная) вода должна подаваться в нижнюю и отбираться из верхней части бойлера. То есть, водопровод подключают к нижнему, а контур ГСВ – к верхнему штуцеру бойлера.
• Теплоноситель системы отопления должен циркулировать по нагревательному элементу сверху вниз. То есть, ввод контура бойлера монтируют на верхнем штуцере змеевика, а вывод – на нижнем.

Подобная схема подключения бойлера косвенного нагрева к водопроводу и теплосети объясняется разной плотностью горячей и холодной воды. То есть, отбирая воду из верхней точки, мы гарантированно получаем разогретую жидкость, скопившуюся в верхних слоях (из-за меньшей плотности). А подаваемая снизу холодная вода «работает» как поршень, постепенно нагреваясь и поднимаясь в верхнюю часть бака бойлера.

С подачей теплоносителя все обстоит еще проще – он проходит по змеевику сверху вниз, практически не теряя энергию в горячих слоях и отдавая ее нижней части бака, где скопилась пока еще холодная вода. Именно так можно очень быстро прогреть всю полость накопительного бака.

Типовые схемы обвязки бойлера косвенного нагрева

Принципиальная схема монтажа бойлера косвенного нагрева проста и понятна. Но на практике эти потоки горячей и холодной воды ведут себя совершенно непредсказуемым образом. А если к системе добавить еще и контур рециркуляции, повышающий КПД, но усложняющий схему подключения, то вся принципиальная схема становится попросту неуправляемой. Впрочем, бойлеры, все же, работают.

И в большинстве случаев их работоспособность поддерживают особые схемы подключения к водопроводу и системе отопления, а именно:

• Обвязка с трехходовым клапаном.
• Обвязка с двумя насосами.
• Обвязка с гидравлической стрелкой.

Эта схема предполагает подключение к основной ветви системы отопления отдельного контура, обслуживающего нагревательный элемент бойлера. Причем подключение контура к «горячей» трубе отопления осуществляется с помощью особого трехходового клапана, а возврат отработанного теплоносителя в «холодную» трубу (обратку) реализуется с помощью обычной врезки (или тройника).

Сам клапан, с помощью которого осуществляется врезка в «горячую» трубу контура работает под управлением автоматики, считывающий сигналы с температурных датчиков, расположенных внутри бойлера.

В итоге, схема функционирует следующим образом:

• При падении температуры воды в бойлере клапан перекрывает подачу теплоносителя в контур отопления.
• При отключении контура отопления включается контур водонагревательного прибора, и вся энергия отопительного котла передается на змеевик бойлера.
• После разогрева воды в бойлере клапан отключает контур водонагревательного прибора и включает контур отопления.

То есть, отопительный котел нагревает или батареи (радиаторы) или бойлер. Причем температура теплоносителя в котле должна быть выше, чем ожидаемая температура воды в бойлере . В ином случае контур системы отопления работать не будет. Поскольку относительно холодный теплоноситель не сможет нагреть воду до температуры отключения клапана.

Эта схема предполагает использование в процессе рециркуляции двух насосов и обратного клапана. Причем монтаж бойлера косвенного нагрева предполагает подключение к отдельному контуру, врезанному в систему отопления с помощью тройников.

Суть процесса управления потоками в параллельных контурах путем включения то «отопительного», то «водонагревательного» насосов. Отсечение потоков реализуется с помощью клапана обратного давления. А очередностью включения насосов управляет все тот же датчик температуры, вмонтированный в бойлер.

То есть, если температура воды упала ниже критической отметки, то «отопительный» насос отключается, а «водонагревательный» — включается. Ну а после разогрева бойлера происходит обратный процесс – выключается «водонагревательный» и включается «отопительный» насос.

Причем «водонагревательный» агрегат работает не более 50-60 минут. За это время батареи попросту не успевают остыть, и двойная нагрузка на котел не отражается на качестве отопления. В итоге, схему с двумя моторами можно практиковать даже при обустройстве системы косвенного горячего водоснабжения в многоэтажном доме.
