Перемычки железобетонные брусковые (ГОСТ 948-84 с.1.038.1-1 в.1) на первый взгляд воспринимаются как одно из самых простых ЖБИ-изделий. Тем не менее, без этих элементов невозможно возвести ни одно здание. Дело в том, что самыми слабыми звеньями таких сооружений являются дверные и оконные проемы, а перемычки как раз принимают на себя вес расположенных выше перекрытий и равномерно распределяют его.

Конструктивно жб перемычки представляют собой конструкцию выполненную из железа и бетона. Как правило, для их изготовления применяют материал классом от В15 и выше. Внутри каждой перемычки обязательно располагается гладкая (или рифленая) арматура, увеличивающая прочность изделия. Чаще всего их производят из бетона марки М200 или более тяжелого М250, но в любом случае его плотность должна составлять от 2,2т до 2,5т на кубический метр.

Типы бетонных оконных перемычек

В зависимости же от особенностей эксплуатации все бетонные оконные перемычки подразделяют на несколько типов:

• Брусковые, ширина которых не более 250 мм;
• Плитные, ширина которых больше 250 мм;
• Балочные, имеющие специальную четверть для примыкания или же опоры соседних плит перекрытия.
• Фасадные, используемые при выходе на фасад здания и применяемые для проемов с четвертями.

Наиболее востребованными в современном строительстве являются жб перемычки брускового типа. Их отличительной чертой является квадратное сечение, причем сторона квадрата не должна превышать 25см. Выпускаются как простые, так и усиленные перемычки, но если первые можно использовать везде, где не требуется особой прочности конструкции, то вторые устанавливают, как правило, в проемах зданий с толстыми стенами и в несущих перекрытиях.

Для удобства монтажа и транспортировки все бетонные оконные перемычки, цена которых вполне приемлема, оснащаются специальными арматурными петлями (иногда – отверстиями). Кроме того, надо заметить, что помимо высоких прочностных характеристик эти изделия отличаются и прекрасной морозостойкостью. Причем по сопротивляемости низкотемпературным воздействиям они также подразделяются на несколько классов, и выбирать нужные элементы следует с учетом местоположения объекта строительства.

А для зон с повышенной сейсмоактивностью или с особо суровыми климатическими и эксплуатационными условиями нужно применять перемычки железобетонные брусковые, изготовленные по особым стандартам. Такие изделия способны не только выдерживать землетрясения до 7баллов, но выдерживают длительные воздействия агрессивных сред.

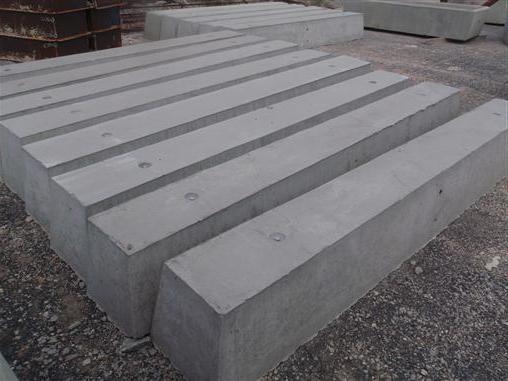

Хранить бетонные оконные перемычки следует уложенными в штабели, высота которых не более 2м, при этом каждый ряд должен быть отделен от соседнего специальной прокладкой. Эти меры позволяют избежать деформации жби-элементов под собственной тяжестью и предотвратить появление на них трещин, сколов и прочих дефектов.

Вам нужны строительные материалы? Обратитесь в компанию «ТПК Иона», на наших складах всегда в наличии перемычки железобетонные брусковые, цена которых станет для Вас приятным сюрпризом!

Расшифровка маркировки перемычек железобетонных:

Первая цифра - порядковый номер поперечного сечения перемычки;
ПБ - тип перемычки (брусковая);
Вторая цифра - длина в см.;
Третья цифра - расчетная нагрузка кН/м (кгс/м);
П - наличие монтажных петель.

Прайc-лист на перемычки железобетонные от 01.05.2014

Все цены указаны с учетом НДС(18%).

Перемычки

Устройство перемычек

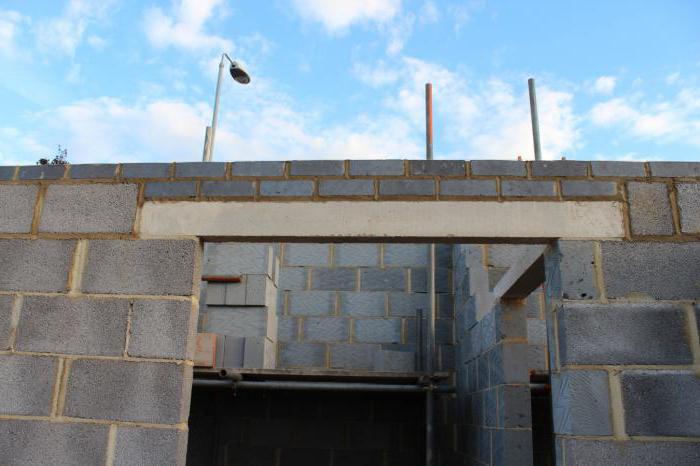

Оконные, дверные и другие проёмы в кладке из кирпича и камней правильной формы перекрывают перемычками различной конструкции.

По выполняемой работе в кладке перемычки подразделяют на несущие и ненесущие.

Несущие перемычки , помимо массы расположенных над ними участков кладки, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

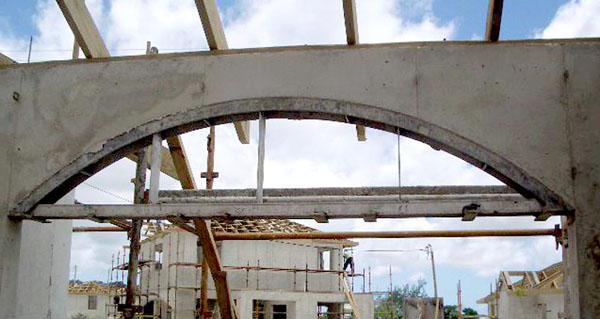

Перемычки бывают рядовые, клинчатые, арочные и балочные . Кладку их ведут по опалубке.

Наиболее эффективны перемычки, выполненные из сборных железобетонных элементов - брусков и плит .

Для перекрытия проёмов в каменных стенах применяют в основном брусковые и плитные железобетонные перемычки. А также рядовые, клинчатые и арочные перемычки, выполняемые из неармированной каменной кладки.

По толщине стены железобетонные перемычки набирают обычно из нескольких элементов, ширина которых кратна размерам кирпичной кладки.

Сборные железобетонные перемычки.

Железобетонные перемычки применяют для перекрытия проёмов:

· брусковые перемычки - в несущих стенах, воспринимающих нагрузки от перекрытий,

· плитные перемычки - в самонесущих стенах, воспринимающих нагрузки только стены, на которую плиты не опираются.

Сборные железобетонные перемычки устанавливают в стенах и заделывают в простенки на глубину:

· для стен - не менее 250 мм ;

· для перегородок - не менее 200 мм или арматуру диаметром 5-6 мм с запуском 300 мм.

Сборные железобетонные перемычки устанавливают в стенах в процессе кладки.

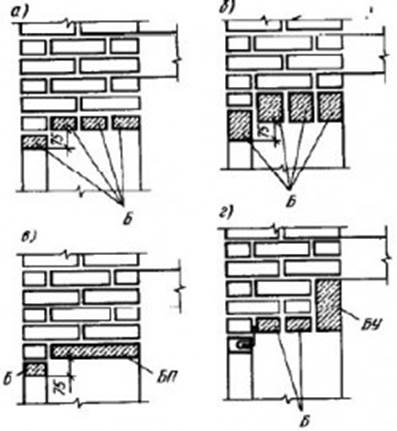

Сборные железобетонные перемычки:

а, 6 - брусковые (тип Б), в - плитные (тип БП), г - балочные (тип БУ)

В соответствии с проектом строительства дома, в необходимых случаях, швы кладки под опорами перемычек для повышения прочности армируют сетками.

Сборные ж/б перемычки представляют собой расположенные над проёмами и выкладываемые на опалубке участки на растворе повышенной прочности марки не ниже М-25:

· ПБ - брусковые , шириной до 250 мм включительно;

· ПП - плитные , шириной более 250 мм ;

· ПГ - балочные, с чертвертью для опирания или примыкания плит перекрытий

· ПФ - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более.

Перемычка типа ПБ Перемычки железобетонные

ГОСТ 948-84 серия 1.038.1-1

№ Марка Размеры, мм Класс бетона

Длина ширина высота

1 1 ПБ 10-1 1030 120 65 В 15

2 1 ПБ 13-1 1290 120 65 В 15

3 2 ПБ 10-1П 1030 120 140 В 15

4 2 ПБ 13-1П 1290 120 140 В 15

5 2 ПБ 16-2П 1550 120 140 В 15

6 2 ПБ 17-2П 1680 120 140 В 15

7 2 ПБ 19-3П 1940 120 140 В 15

8 2 ПБ 22-3П 2200 120 140 В 15

9 2 ПБ 25-3П 2460 120 140 В 15

10 3 ПБ 13-37П 1290 120 220 В 15

11 3 ПБ 16-37П 1550 120 220 В 15

12 3 ПБ 18-37П 1810 120 220 В 15

13 3 ПБ 18-8П 1810 120 220 В 15

14 3 ПБ 21-8П 2070 120 220 В 15

15 3 ПБ 25-8П 2460 120 220 В 15

16 3 ПБ 27-8П 2720 120 220 В 15

17 3 ПБ 30-8П 2980 120 220 В 15

18 5 ПБ 18-27П 1810 250 220 В 15

19 5 ПБ 21-27П 2070 250 220 В 15

20 5 ПБ 25-27П 2460 250 220 В 15

21 5 ПБ 27-27П 2700 250 220 В 15

22 5 ПБ 30-27П 2980 250 220 В 15

23 5 ПБ 25-37П 2460 250 220 В 15

24 5 ПБ 27-37-П 2700 250 220 В 15

25 5 ПБ 30-37П 2980 250 220 В 15

Перемычки изготавливаются из тяжелого бетона марки М-200 на сжатие. Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами.

Перемычка типа ПП

Черт. 2. 1 -технологический уклон

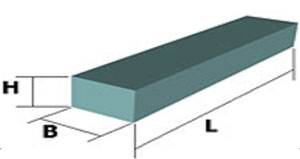

Модификация Размеры, мм

Длина (L) Ширина (B) Высота (H)

1ПП 12-3 1160 380 65

2ПП 14-4 1420 380 140

2ПП 17-5 1680 380 140

2ПП 18-5 1810 380 140

2ПП 21-6 2070 380 140

2ПП 23-7 2330 380 140

2ПП 25-8 2460 380 140

3ПП 14-71 1420 380 220

3ПП 16-71 1550 380 220

3ПП 18-71 1810 380 220

3ПП 21-71 2070 380 220

3ПП 27-71 2720 380 220

3ПП 30-10 2980 380 220

4ПП 12-4 1160 510 65

5ПП 14-5 1420 510 140

5ПП 17-6 1680 510 140

5ПП 23-10 2330 510 140

6ПП 30-13 2980 510 220

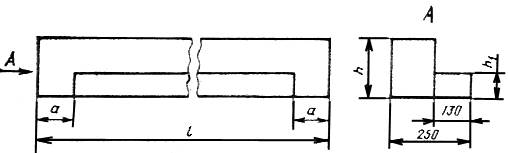

Перемычка типа ПГ

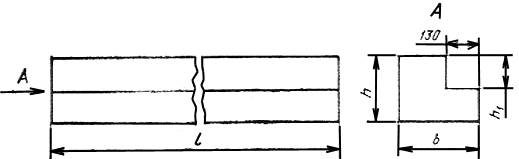

Перемычка типа ПФ

Прогоны железобетонные ПРГ изготавливаются в соответствии с серией 1.225-2 вып. 12 и предназначены для перекрытий проемов в стенах общественных зданий и зданий административно-бытового назначения из кирпича или стеновых блоков. Прогоны рассчитаны под расчетную нагрузку 4000 кгс/м, т.е. используются в несущих стенах.

Прогоны изготавливаются из тяжелого бетона марки М-250 на сжатие, а для длины 6 метров – М-350. Армирование возможно 2-х вариантов: предварительно-напряженные и ненапряженные,

Марка прогона состоит из буквенно-цифровых групп: типа прогона (ПРГ- прогон прямоугольный) и габаритные размеры (длина, ширина, высота в дм.). 2-я группа включает расчетную нагрузку без учета собственного веса (в тн/м) и класса используемой арматуры. Например, ПРГ 60.2,5-4АтV – прогон прямоугольного сечения длиной 5980 мм, шириной 200 мм, высотой 500 мм под расчетную нагрузку без учета собственного веса 4 тн/м, армированный сталью АтV, т.е. предварительно-напряженный

Железобетон нашел повсеместное применение в современном строительстве. Материал характеризуется высокой прочностью, устойчивостью к внешним воздействиям, долговечностью. При возведении зданий из штучных материалов (кирпича, шлакоблока, газобетонных блоков) возникает необходимость перекрытия дверных и оконных проемов. Для этих целей применяют специальный вид железобетонных изделий - перемычки.

Назначение

Перемычки представляют собой , опирающиеся на кладку стен и передающие им нагрузку вышележащей над проемом кладки и перекрытий. Конструктивно перемычка состоит из арматурного каркаса и тяжелого бетона. На практике применяются сборные железобетонные изделия заводского производства либо монолитные, изготавливаемые на месте. При этом марки применяемых изделий и площадь их опирания должны определяться расчетом с учетом собранных нагрузок.

Стандарты

Основные параметры сборных изделий определяет ГОСТ "Перемычки железобетонные для зданий с кирпичными стенами". Этот стандарт определяет классификацию, марки, размеры и характеристики. Перемычки подразделяются на:

• ПБ - брусковые, имеющие ширину до 250 мм.
• ПП - плитные, с шириной основания от 250 мм.
• ПГ - балочные, в сечении вырезана четверть.
• ПФ - фасадные, для проемов с четвертью при слое выступающей части кладки от 250 мм.

Для производства стандартных изделий разработан комплект типовой рабочей документации - 1.038.1-1, включающий рабочие чертежи.

Конструкция

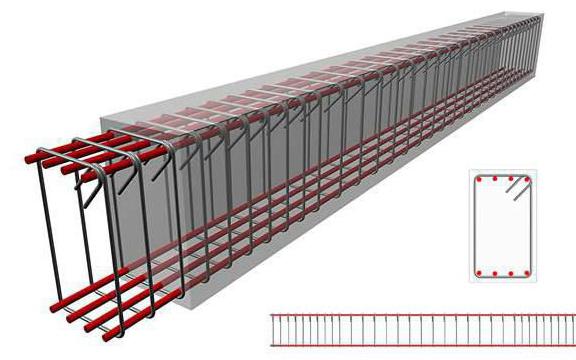

Арматурный каркас перемычки обеспечивает ее прочность. Он состоит из продольной и поперечной арматуры. Нормами предусматривается использование как предварительно напрягаемой, так и не напрягаемой арматуры. Диаметр и шаг стержней определяется расчетом либо по типовым проектам.

При заливке перемычек используют тяжелый бетон с плотностью 2200-2500 кг/м куб. Необходимая прочность бетона определяется расчетом, марка по водопроницаемости и морозостойкости - с учетом окружающей среды.

Для подъема в конструкции выполнены строповочные отверстия либо пели, как требует того ГОСТ. допускается изготавливать с выпусками арматуры для строительства в сейсмоопасных зонах.

Номенклатура серийно выпускаемых перемычек отражена в таблице ГОСТа 948-84. Стандартом предусмотрены ПБ длиной от 1030 до 5950 мм с напрягаемой или ненапрягаемой арматурой. Их сечение разбито на 10 групп - от 125 х 65 (h) мм до 250 х 290 (h) мм.

Плитные перемычки ПП выпускаются длиной от 1160 до 2980 мм с напрягаемой или ненапрягаемой арматурой. Их сечение представлено 10 группами - от 380 х 65 (h) мм до 510 х 220 (h) мм.

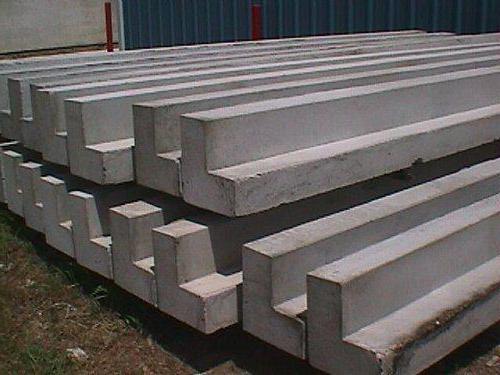

Перемычки балочные с четвертью типа ПГ предусмотрены только с ненапрягаемой арматурой длиной от 1550 до 5960 мм. Возможны 8 вариантов сечения - от 250 х 290 (h) мм до 510 х 440 (h) мм.

Фасадные перемычки ПФ производятся длиной от 770 мм до 4280 мм с сечением восьми групп - от 90 х 90 (h) мм до 290 х 90 (h) мм.

Обозначение

Марки серийных изделий состоят из двух-трех групп и полностью характеризуют железобетонные перемычки: размеры, несущую способность, сечение и проч.
Первая группа начинается с цифры, определяющей сечение (по таблице), буквенное наименование и длину, выраженную в десятках сантиметров. Например, 8ПБ25 - перемычка брусковая, сечение № 8 из таблицы ГОСТа 948-84, длина - 2460 мм.

Во второй группе указана усредненная допустимая нагрузка (кН/м),

Третья группа маркировки содержит сведения о наличии выпусков арматуры, строповочных петель, а также различные характеристики, зависящие от внешних условий.

В дополнительной маркировке используются символы:

• "а" - анкерные выпуски арматуры для установки балконных плит;
• "п" - строповочные петли;
• "С" - для сейсмически опасных районов свыше 7 баллов;
• "П" - бетон повышенной плотности, либо "О" - особоплотный.

Полная маркировка перемычек железобетонных может выглядеть так:
10ПБ21-27-ап - брусковая перемычка размером 2070 мм, сечением номер 10, допустимая нагрузка 27,26 кН/м, со строповочными петлями и анкерными выпусками арматуры для монтажа балконных плит.

Утепление

Наружные стены дома должны обеспечивать предусмотренный нормами уровень тепловой защиты. Этот уровень характеризуется величиной Чем она больше, тем выше тепловая защита здания и, соответственно, ниже расход тепла и платы за отопление. К сожалению, железобетон - прекрасный проводник тепла. Перемычки образуют на глади стен теплопроводные включения - Они приводят не только к дополнительным потерям тепла, но и в ряде случаев к выпадению росы. Чтобы избежать этого отрицательного эффекта, необходимо утеплять перемычки. Если здание имеет дополнительное утепление по системе вентилируемого фасада либо по "мокрой технологии" - вопросов не возникает. Но если наружные стены не требуют дополнительного утепления, то перемычки устанавливают с отступом от наружной поверхности стены. В этот отступ монтируют вкладыш из эффективного утеплителя (например, каменной ваты) и закрывают штукатуркой или иным отделочным материалом под плоскость стены.

Выбор марки перемычки

Для правильного выбора марки перемычки, помимо назначения, необходимо определиться с несущей способностью. Допустимая нагрузка изделия каждой марки указана в ГОСТе «Перемычки железобетонные». Выполнив сбор нагрузок и определившись с длиной пролета, можно воспользоваться таблицами серии 1.038.1-1, где каждой марке сопоставлены: расчетный пролет, длина опирания и нагрузки. Выбирая железобетонные перемычки, размеры и сечения, необходимо учитывать и сейсмоопасность района строительства.

Расчет перемычки

Перемычка является несущей конструкцией здания, и ее расчетом должен заниматься специалист, имеющий соответствующее образование и опыт работы. Тем не менее для небольших проектов можно самостоятельно подобрать железобетонные перемычки. Размеры изделий определяют, руководствуясь СНиП "Каменные конструкции". Надо подсчитать высоту кладки над перемычкой и сравнить ее с расчетным пролетом перемычки. Если высота кладки больше расчетного пролета, то несущая перемычка не нужна. Объяснить это просто: при определенной высоте стене над проемом достаточно собственной несущей способности, помощь перемычки ей тогда не нужна. Зная удельный вес кладки, легко определить марку перемычки. Значения удельного веса наиболее популярных кладочных материалов приведены ниже:

• кирпичная кладка - 1400-1900 кг/м куб.;
• пенобетонные блоки - 900-1400 кг/м куб.;
• газобетонные блоки - 400-1200 кг/м куб.

Необходимо учитывать плотность кладочного материала конкретного завода-изготовителя.

Монтаж перемычек

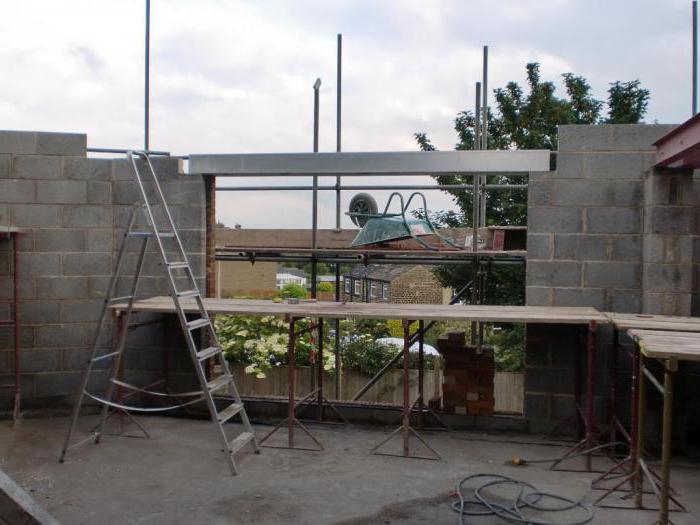

Ненесущие перемычки дверных и оконных проемов с пролетом до двух метров допускается укладывать вручную, свыше двух метров - с применением грузоподъемных механизмов. Глубина опирания принимается по серии, но обычно не менее 200 мм в перегородках и не менее 250 мм в стенах. Опорные площадки проверяются по уровню.

Перемычки железобетонные для кирпичных стен должны устанавливаться на кладку, дополнительно армированную сетками. Для заполнения всей толщины стен перемычки устанавливают пакетом по несколько штук. Крайние изделия не должны выступать за плоскости стен. При установке перемычек следует соблюдать их проектную ориентацию. Нельзя подгонять перемычки по длине подрезкой, т. к. их армирование неравномерно и рассчитано на длину пролета, указанную в марке изделия.

Самостоятельное изготовление перемычек

В случае, когда нет возможности доставить готовые железобетонные изделия на строительную площадку, их можно изготовить непосредственно на месте.
Предварительно необходимо изготовить из пиломатериалов опалубку соответствующего размера. Удобно, если опалубка будет рассчитана на изготовление нескольких изделий одновременно. Из арматуры изготавливают каркас, продольную используют диаметром 12-14 мм, поперечную - 4-6 мм. Для продольного армирования стержни устанавливают в два уровня, поперечную арматуру устанавливают с шагом 3/4 высоты изделия. На длине в 1/6 длины пролета от зоны опирания шаг поперечной арматуры уменьшают. Для крупногабаритных перемычек необходимо заложить монтажные петли. При изготовлении каркаса используют сварку либо вязальную проволоку.

Собранный каркас устанавливают в опалубку. Для создания защитного слоя бетона арматуру приподнимают, используя для этого пластиковые подставки типа "стойка" или "стульчик". Затем опалубку заливают тяжелым бетоном с последующим уплотнением вибрированием. После заливки перемычки железобетонные дверные и оконные необходимо выдержать не меньше 24 дней для затвердевания.

Производство перемычек в пролете

В частном домостроении довольно часто железобетонные перемычки для проемов могут быть изготовлены на месте. Такой способ не очень технологичен, но при нем отпадает надобность в подъеме и установке, что весьма удобно при отсутствии грузоподъемных механизмов. При отливке непосредственно на стене возможно изготовить арочные железобетонные перемычки.

Размеры такой конструкции определяются по индивидуальному проекту. Перед отливкой перемычки кладка стен доводится до требуемой отметки. Опорные площадки проверяются по уровню и выравниваются подбетонкой. Из пиломатериалов в проеме монтируется опалубка. Нижняя часть опалубки выполняется из достаточно толстой доски и усиливается подпорками. Шаг и сечение подпорок выбирается в соответствии с длиной пролета и весом перемычки, принимая плотность тяжелого бетона 2500 кг/м куб. Подпорки фиксируются между собой и к конструкции стен. Перемычки оконные железобетонные требуют в конструкции опалубки четверть для установки оконного блока.

Зачастую при строительстве дома из блоков поставщики кладочного материала производят специальные U-образные блоки. Они укладываются на подпорку в проеме и выполняют функции несъемной опалубки. Такие элементы имеют толщину рядовых блоков в кладке и не выделяют перемычку на глади стены.

В опалубке монтируется арматурный каркас, монтажные петли в данном случае не нужны. После чего опалубку заливают тяжелым бетоном, уплотняя его вибротрамбованием. Залитую перемычку оставляют на 24 дня, после чего опалубку демонтируют.

Для перекрытия оконных и дверных проемов во время строительства зданий из кирпича или блоков, а также природного камня чаще всего используют перемычки железобетонные . Их применение рекомендуется при возведении административных и жилых зданий, а также промышленных помещений разного типа. Наша компания уже долгое время изготавливает качественные железо – бетонные изделия, в том числе, перемычки в Казани .

— это конструкция, используемая при возведении зданий в качестве оформления проемов - оконных, дверных. Перемычка выполняет поддерживающую функцию, облегчает нагрузку на несущие конструкции и позволяет добиться еще большей прочности кирпичной или каменной кладки.

ЖБ перемычки производятся из тяжелого напряженного бетона, а в основе их - металлический каркас из сваренной арматуры. Относительно небольшие размеры перемычек позволяют их монтировать вручную, без использования техники.

Данные железобетонные конструкции выпускаются в нескольких вариациях:

Железобетонные перемычки по серии 1.038.1-1

Гост 948-84 перемычки железобетонные для зданий с кирпичными стенами

• ПБ - это брусковые плиты шириной 250 мм;
• ПП характерен для плитных (плоскостных) перемычек шириной 250 мм;
• ПГ - балочные перемычки, имеют четверть для опоры и примыкания соседних плит перекрытий;
• ПФ - это перемычки для фасадов, применяются для перекрытия проемов, которые выступают за основную кладку.

Перемычки ПБ

Перемычки ПП
